TUTTO QUELLO CHE C’È DA SAPERE SULL' EVAPORIMETRO

"Ci siamo guardati, ricordando tutti e due quando comperammo delle maglie e ci scrivemmo sopra: “Se ti abbraccio non aver paura”.  Andrea a scuola provava in continuazione l’impulso di abbracciare con forza i compagni e noi speravamo, così, di rendere le cose più facili. Una scritta né troppo grande né troppo piccola: non voleva essere un avvertimento minaccioso e tantomeno una supplica. Un semplice suggerimento, e poi le maglie colorate erano davvero molto belle." (Cap. In viaggio, pag.31)   Una maglietta con una scritta, questa è stata la soluzione trovata da Franco, il padre di Andrea ,per preparare le persone al comportamento e alle reazioni del figlio. “Se ti abbraccio non aver paura” è un romanzo che tratta la storia vera di Andrea, un ragazzo definito autistico dall’età di tre anni ma molto buono e affettuoso. Lui adora abbracciare le persone perché questo è per lui il modo per conoscerle e sentirsi tranquillo ma spesso questo gesto non è apprezzato dalle persone estra

Giunti alla fine di questo percorso conoscitivo sull’ evaporimetro ripercorriamo insieme ciò che abbiamo appreso e forniamo informazioni a chi giunge su questo blog, magari per caso, per capire se sia il posto giusto per trovare ciò di cui ha bisogno.   L’ evaporimetro , ( #step1 ) conosciuto anche come atmometro o vasca evaporimetrica è uno strumento per la misurazione della quantità di acqua che evapora in un dato tempo, spesso utilizzato in meteorologia ( #step4 ) e idrologia per lo studio del ciclo idrologico ( #step14 ). La nascita di questo strumento è assai lontana e poco certa, sembra però che intorno al XVII secolo , Padre Benedetto Castelli ( #step9 ) dopo aver realizzato un pluviometro per la misurazione della quantità di precipitato durante una pioggia, decise di utilizzare questo stesso strumento per determinare la quantità d’acqua evaporata da un lago in un determinato intervallo di tempo , ideò così l’ evaporimetro . Gli strumenti realizzati successivamente ( #tipo

La mappa concettuale è la rappresentazione grafica della rete di relazioni tra concetti che si crea partendo da uno iniziale e mostrando i vari collegamenti.   In questo caso, trattando l’ evaporimetro , abbiamo inserito la  meteorologia (ambito in cui viene  maggiormente impiegato questo strumento) poiché si occupa dello studio dell’ evaporazione oltre agli altri agenti atmosferici e l' idrologia  poiché studia i cicli idrologici, i quali comprendono anche l' evaporazione dell'acqua stessa.

Come già visto più volte nel corso di questa continua scoperta dell’ evaporimetro , l’elemento principale che costituisce questo strumento è sicuramente la vasca evaporimetrica . Nello #step8 avevamo già avuto modo di trattare il materiale ma non lo avevamo analizzato in maniera approfondita dal punto di vista chimico . Si tratta di una vasca in acciaio inossidabile , talvolta detto " inox " dal francese inoxydable , o dall’ inglese Stainless Stell (=senza macchia) o infine dal tedesco Rostfrei (=senza ruggine). L'acciaio inox è un materiale che presenta un’ottima resistenza all’ossidazione e alla corrosione , sia in ambiente umido che in acqua dolce , rispetto al comune acciaio non legato detto “acciaio al carbonio”. Tale capacità è dovuta principalmente alla quasi assenza di carbonio <=0,07% , ed alla presenza del   cromo , nella   lega, in grado di   passivarsi   e cioè di ricoprirsi di uno strato sottile e aderente di ossidi , praticamente invisibile dello s

Giunti a questo punto, interrompiamo per un istante la continua scoperta dell’ evaporimetro e trattiamo un concetto più vasto: la conoscenza . Più nello specifico, cerchiamo di individuare nella nostra esperienza personale tre oggetti (cose) che rappresentino i tre momenti della conoscenza (vissuta e materiale).   L’immagine di seguito riportata, racconta quella che è stata, è e sarà la mia personale esperienza di vita.   Il memento , l’ oggetto della memoria del mio passato è la guida dell’Irlanda . Questo oggetto mi fu regalato un paio di anni fa, pochi giorni prima di partire per uno dei miei viaggi più importanti e anche quello che mi ha portato a stare lontana da casa per un periodo più lungo. Ogni weekend, da sola o in compagnia, per sei lunghi mesi ho girato ed esplorato l’Irlanda in lungo e in largo portandomi sempre dietro la mia guida perché adoravo (e ancora oggi mi piace) potermi informare in anticipo sui posti che andavo a visitare.   L’ utensile , l’ oggetto-strumento

Utilizzando l’algoritmo di Google “Ngram viewer”, sviluppato insieme all’Università di Harvard, è possibile, digitando le parole interessate, definire la frequenza di utilizzo di queste negli anni.   Essendo l’origine dell’ evaporimetro riconducibile al XVII secolo e quindi inserendo il 1500 come data di inizio del grafico da analizzare e come data finale il 2019 il risultato, inserendo le parole ATMOMETER e EVAPORIMETER , è il seguente:   Nonostante la probabile invenzione dell’ evaporimetro da parte di Padre Benedetto Castelli intorno al 1600, questa parola non appare in alcun modo fino al 1800 . In quegli anni ancora il termine evaporimetro non veniva utilizzato ma iniziò invece a comparire la parola atmometro intorno al 1820, anno di introduzione dell’atmometro di livello di Bellani . Negli anni successivi il termine atmometro iniziò a comparire nell’ Encyclopaedia Britannica e nel 1868 anche la parola evaporimetro apparve sul The Meteorological Magazine . Un’altra vetta

 La normativa OMM (organizzazione meteorologica mondiale) per stazione meteo extraurbane prevede: -  Assenza nelle 4 direzioni attorno alla capannina, di ostacoli di qualsiasi tipo, compresi cespugli e arbusti. - Il suolo sotto la capannina deve inoltre essere dotato di suolo erboso con una altezza massima di 5 cm e privo di foglie secche. - I sensori termici e igrometrici devono inoltre essere posizionati all’interno di una capannina o schermo solare (non viene precisato se ventilato o meno) rigorosamente bianchi. - I sensori termici e igrometrici devono essere posizionati a una altezza compresa tra i 1.3 e i 2 metri . - La stazione deve essere il più possibile rappresentativa del luogo di studio, perciò si devono evitare zone soggette ad accumuli locali di aria fredda, zone soggette ad allagamenti temporanei, fontane e zone irrigate. - Gli strumenti devono essere puliti e periodicamente tarati. Norma OMM per stazioni meteorologiche extraurbane

 La procedura di funzionamento dell' evaporimetro prevede: 1) L'installazione del basamento in legno su un piano esterno livellato. (Se il basamento si presenta con il suo colore naturale è consigliato applicare uno strato di vernice nera nella parte inferiore per far sì che la temperatura dell'acqua della vasca sia il più possibile uguale a quella del terreno e uno di vernice bianca nella parte superiore per minimizzare l'assorbimento di radiazioni solari ); 2) Posizionamento della vasca evaporimetrica sul basamento; 3) Installazione del pozzetto di calma all'interno della vasca evaporimetrica; 4) Inserimento del sensore costituito da un cilindro  in alluminio, in cui sono sistemati i collegamenti elettrici, all'interno del pozzo di calma; 5) Riempimento della vasca con acqua fino a 50/70 mm dal bordo Per il principio dei vasi comunicanti , variazioni del livello del liquido contenuto all'interno della vasca si manifestano in egual misura nel pozze

Il fumetto , composto da immagini accompagnate da ballon o didascalie con discorsi diretti, è una tecnica di narrazione utilizzata  oltre che per scopi narrativi, anche per fornire istruzioni in maniera dettagliata ed esemplificativa. Talvolta la storia a fumetti viene utilizzata per aiutare i bambini a comprendere concetti complessi ma importanti per la loro crescita. È questo il caso del fumetto "Gigi e l'acqua" illustrato da Salvatore Lo Curto , in cui egli cerca di raccontare ai bambini l'importanza dell'acqua e il suo ciclo trattando fasi come  l' evaporazione , fenomeno da noi ormai riconducibile sempre all' evaporimetro .  Fumetto completo "Gigi e l'acqua"

Un logo riconducibile all' evaporimetro può sicuramente essere il marchio di fabbrica dell' azienda italiana leader nel settore dei sistemi di rilevamento di parametri idro-meteorologici . Dal 1983  MTX è impegnata in un continuo e costante programma di ricerca e sviluppo , finalizzato alla produzione e manutenzione diretta di sensori tra i quali anche gli evaporimetri . Sito MTX

E cco di seguito presentato l' abbecedario dell' evaporimetro : 🅐 = atmometro ; altro termine per indicare l’ evaporimetro 🅑  = Bellani ; inventore di una tipologia di evaporimetro nel 1820 🅒  = Castelli ; inventore del primo evaporimetro nel XVII secolo 🅓 = dispositivo ; l’ evaporimetro è un dispositivo utilizzato per la misurazione 🅔 = evaporato ; è la variabile rilevata  🅕 =  flussi (evaporazione); l’ evaporimetro è usato per misurare la dinamica dei flussi di evaporazione 🅖 =  galleggiante ; componente dell’ evaporimetro per misurare la variazione del livello dell’acqua  🅗 = Halle ; inventore di una tipologia di evaporimetro nel 1687 🅘 = idrologia ; la scienza che studia la distribuzione, il movimento, la biologia e la chimica delle masse d'acqua del pianeta 🅛 = legno ; materiale del basamento su cui è poggiata la vasca dell’ evaporimetro 🅜 = meteorologia ; scienza in cui è impiegato l’ evaporimetro 🅝 = nubi ; conseguenza dell’evaporazione dell’acq

Essendo l’ evaporimetro uno strumento di misura appartenente alla meteorologia ecco di seguito descritti alcuni francobolli pubblicati per l’O rganizzazione Meteorologica Mondiale .    Nazione: Senegal    Serie:  50° anniversario Organizzazione Meteorologica Mondiale    N. catalogo: Michel SN 1933                         Numero Stamp SN 1442                         Yvert et Tellier SN 1622    Emesso: 2001-03-23    Dimensioni 26 x 36 mm    Dentellatura: comb11½ x 11¾   Fonte francobollo    Nazione: Nigeria    Serie:  Organizzazione Meteorologica Mondiale    N. catalogo: Michel NG 709                         Numero Stamp  NG 708    Emesso il:  2000 -03-23    Dentellatura: comb13 x 12¾ Fonte francobollo     Nazione:  Arabia Saudita     Serie:  Giornata Meteorologica Mondiale     Num. catalogo:  Mi:SA 393,                                Sn:SA 460,                                Yt:SA 306,                                Sg:SA 754     Emesso il:  1967 -07     Colore variante:  Blu     Dent

Ecco di seguito presentati alcuni dei brevetti dell' evaporimetro pubblicati dal 1920 al secolo corrente:  N.  US1332659A INVENTORE:  Carlos G. Bates DATA: 1920-03-02 Lo scopo della presente invenzione è di fornire un mezzo mediante il quale l' evaporazione venga prodotta ad una velocità che si coordinerà approssimativamente con la velocità di evaporazione dalle piante in tutte le possibili variazioni di luce, calore, vento e condizioni atmosferiche. Fonte brevetto N.  US3540277A INVENTORI: Roth Hermann & Walz Heinz DATA:  1970-11-17 L'invenzione riguarda un evaporimetro che utilizza una variazione di capacità per indicare un livello di liquido. La misurazione della quantità di acqua evaporata è importante in un sistema di condizionamento d'aria corretto o preciso. La misura dell'evaporazione dell'acqua è anche di particolare interesse nella ricerca botanica o zoologica. Anche in meteorologia è spesso necessario avere una determinazione esatta della velo

L' evaporimetro EVAS  di Classe A è composto principalmente da 4 componenti : Scheda tecnica

Rispetto all' evaporimetro di Classe A , i numeri che lo caratterizzano sono quelli delle sue dimensioni in quanto siano standard e universali. Come già accennato nello   step#3 , i principali componenti dell'evaporimetro hanno misure ben definite, esso infatti è composta da: - 50/70 (mm) distanza dal pelo dell'acqua dal bordo - 254 (mm): altezza  vasca circolar e in acciaio - 1220 (mm):  diametro vasca circolare in acciaio - 100 (mm): altezza basamento in legno per sostenere la vasca  Dimensioni

Poiché l’ evaporimetro è uno strumento utilizzato per la misurazione dei flussi di evaporazione , il suo ambito di utilizzo può essere ricondotto sia alla meteorologia , disciplina appartenente alle scienze dell’atmosfera e sia all’ idrologia , scienza che studia il ciclo idrologico. Scienza dell'atmosfera Meteorologia Scienze della Terra Idrologia

L’ evaporimetro , così come definito finora, serve a calcolare la variazione della quantità di un liquido e di conseguenza la quantità di evaporato ma serve anche a determinare, in maniera oggettiva, la perdita di liquido corporeo per via transepidermica. Un marchio registrato di questo strumento appartiene alla Compagnia svedese Servomed. Il meccanismo di azione è abbastanza complesso e va a misurare, tramite una sonda a contatto , l’evaporazione dell’acqua contenuta nel nostro corpo, attraverso gli strati che compongono la pelle. In particolare, nel caso di questa pubblicità, lo strumento è utilizzato per misurare il flusso di vapore derivante dall’evaporazione dell’acqua attraverso la pelle, che è normalmente maggiore quando la pelle è umida. Pubblicità Pampers

 Alcune case costruttrici sul territorio Nazionale che si occupano della produzione di evaporimetri sono: - MTX srl (sede legale in via G.A. Longhin 11, 35129 Padova (PD) e sede operativa in via Zamboni 74, 41011 Campogalliano (MO)) - GEOVES (via Magg. Piovesana 155/A, 31015 Conegliano (TV)) - LSI Lastem (via ex SP 161 Dosso 9, 20049 Settala Premenugo (MI)) - CAE spa (via Colunga 20, 40068 San Lazzaro di Savena (BO)) MTX Ge oves LSI CAE

Bibliografia storica relativa all' evaporimetro : - Hadi H. JAAFAR e Farah AHMAD,  Evaluating Atmometer  Performance for Estimating Reference Evapotranspiration in Ventilated and Unventilated Greenhouses, in " Journal of Irrigation and Drainage Engineering", 2018 -  David S.G THOMAS,  The Dictionary of Physical Geography ,  Chicester: John Wiley & Sons, Incorporated, 2016 -  Leung-Ku STEPHEN LAU e  John F. MINK,  Evaporation (cap.4)    in " Hydrology of the Hawaiian Islands" ,  University of Hawai'i Press, 2006 -  Mamdouh SHAHIN,  Hydrology and Water Resources of Africa,  Springer Netherlands, Dordrecht, 2002 - Burton E. LIVINGSTON,  A modification of the Bellani porous plate atmometer,  in "Science", New York, 11 June 1915 -  Geo. D. Fuller,  A Paper Atmometer in " Botanical Gazette",  The University of Chicago Press, 1912 -  Burton E. LIVINGSTON, A simple atmometer     in "Science", New York, 4 September 1908

Nel XVII secolo, Padre Benedetto Castelli   (1578 - 1643)  pensò di  adoperare il pluviometro , che aveva realizzato per  la misura  della quantità di precipitato durante un evento di pioggia, per la misura della  quantità d’acqua evaporata 􏰅 dal lago􏰅  in un  determinato intervallo di tempo,  ideando così􏰏 l’ evaporimetro . Gli strumenti realizzati successivamente si sono discostati assai poco dall’ evaporimetro di 􏰎Benedetto Castelli, tutti􏰅 utilizzavano un  recipiente contenente una 􏰋nota quantità di acqua , la lasciavano evaporare e ne misurano le variazioni di livello o di peso nel tempo􏰂. Cronologicamente si arriva ai giorni nostri􏰅 e all'attuale evaporimetro a vasca 􏰅 partendo dall’ evaporimetro di 􏰎􏰂Castelli del 1639􏰅 seguito 􏰋da quello di E􏰂 Halle􏰐 nel 1687 e da una schiera di strumenti􏰁 riconduci􏰃bili a due categorie:  a variazione di peso o a variazione di livello􏰂.  Nel primo caso si pesano le variazioni del 􏰋quantitativo d'ac􏰋qua presen

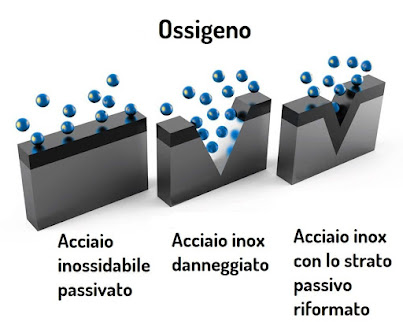

Abbiamo più volte detto che il componente principale dell' evaporimetro è la vasca evaporimetrica . Questa, così come gli altri componenti interni, è composta da acciaio inossidabile detto anche acciaio inox , il quale è  caratterizzato da una maggior resistenza all' ossidazione  e alla  corrosione ( previene la formazione di ruggine) . Questo materiale viene utilizzato per la realizzazione di  tutto ciò che potrebbe entrare a contatto con acqua, umidità o altri fenomeni che potrebbero alterare le caratteristiche dei materiali come elementi strutturali da esterno , posate , elettrodomestici ecc.. La vasca è sorretta da  un telaio in legno (solitamente di larice ) alto circa 9 cm, che presenta la faccia superiore verniciata in bianco (per minimizzare l'assorbimento di radiazione solare) e quella inferiore in nero (per fare sì che la temperatura dell'acqua della vasca sia il più possibile uguale a quella del terreno). Il legno di larice è piuttosto resistente  (sopr
